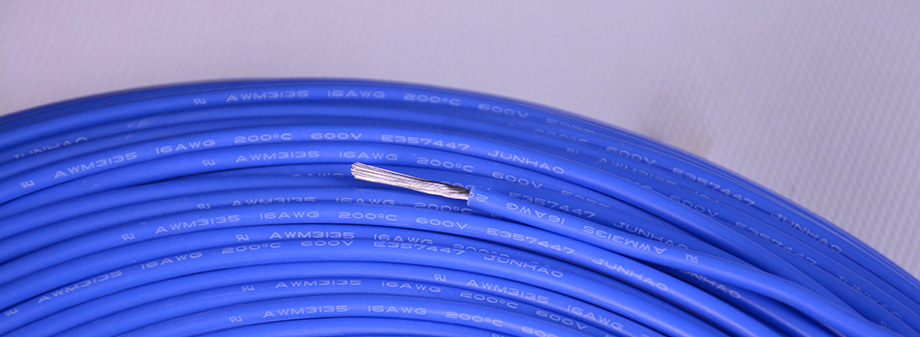

UL 3135系列600V耐高温环保硅胶电线

2018年04月04日 17:18:48 点击量：文章来源：腾博tengbo9885官网电线

产品描述
电线品牌：腾博tengbo9885官网(junhao)

电线型号：3135硅胶电线

线号(AWG)：7#、8#、10#、12#、14#、16#、17#、18#、20#、22#、24#、26#、28#、无编或加编织款、可根据客户要求加工定制。

额定电压：600V

温度范围：-60°C~+200°C

电线导体：镀锡铜线

绝缘体：硅橡胶

外径容差：±0.10mm

电线颜色：白、蓝、红、黑、棕、黄、绿、黄绿

产品包装：305米/卷
点击查看：UL3135硅胶电线产品认证报告

产品特性

耐高温、低温、酸、碱、油、耐燃烧、老化、耐候性、防霉以及优良的柔软性、电绝缘性、满足UL758、UL1581 ROHS要求。

适用范围

照明灯具、电子设备、温度传感器、航天、航空、军工产品、冶金化工、汽车船舶、电热制品、仪表仪器轻工机械、电力安装等连接线。

电线规格(注：以下为部分产品参数仅供参考，详细产品参数数据请来电咨询，谢谢！)

线号AWG	导体		绝缘体	电气性能				物理性能
线号AWG	构造规格	截面积(mm²)	完成外径(mm)	火花测试	耐压强度	绝缘电阻	导体电阻	燃烧测试	拉断力(Kgf)	伸长率(%)	抗张强度(Kgf/mm²)
7#	30700.08TS	10.55±0.10	6.00±0.20	≥DC6KV	≥DC2KV	≥10MΩ	0.55 ohm/km MAX at 20℃	FT2	≥5.0	≥100%	≥0.352
8#	1650*0.08TS	8.30±0.10	6.30±0.20	≥DC6KV	≥DC2KV	≥10MΩ	3.50 ohm/km MAX at 20℃	FT2	≥7.0	≥100%	≥0.352
10#	1050*0.08TS	5.30±0.10	5.50±0.20	≥DC6KV	≥DC2KV	≥10MΩ	3.50 ohm/km MAX at 20℃	FT2	≥1.0	≥100%	≥0.352
12#	66*0.25TS	3.29±0.05	4.00±0.20	≥DC6KV	≥DC2KV	≥10MΩ	5.53 ohm/km MAX at 20℃	FT2	≥2.90	≥100%	≥0.352
14#	41*0.254TS	2.08±0.05	3.60±0.10	≥DC6KV	≥DC2KV	≥10MΩ	8.78 ohm/km MAX at 20℃	FT2	≥2.60	≥100%	≥0.352
16#	52*0.18TS	1.32±0.05	3.10±0.15	≥DC6KV	≥DC2KV	≥10MΩ	15.5 ohm/km MAX at 20℃	FT2	≥1.95	≥100%	≥0.352
17#	200*0.08TS	1.00±0.10	2.90±0.10	≥AC3KV	≥AC3KV	≥10MΩ	20 ohm/km MAX at 20℃	/	≥2.0	≥150%	≥0.51
18#	34*0.16TS	0.69±0.05	2.75±0.10	≥DC6KV	≥DC2KV	≥10MΩ	22.2 ohm/km MAX at 20℃	FT2	≥1.70	≥100%	≥0.352
20#	32*0.14TS	0.49±0.05	2.48±0.10	≥DC6KV	≥DC2KV	≥10MΩ	36.7 ohm/km MAX at 20℃	FT2	≥1.5	≥100%	≥0.352
22#	22*0.14TS	0.34±0.05	2.36±0.10	≥DC6KV	≥DC2KV	≥10MΩ	56.4 ohm/km MAX at 20℃	FT2	≥1.35	≥100%	≥0.352
24#	7*0.20TS	0.22±0.01	2.13±0.10	≥DC6KV	≥DC2KV	≥10MΩ	89.3ohm/km MAX at 20℃	FT2	≥1.5	≥100%	≥0.352
26#	7*0.16TS	0.14±0.05	1.98±0.10	≥DC6KV	≥DC2KV	≥10MΩ	143 ohm/km MAX at 20℃	FT2	≥1.0	≥100%	≥0.352
28#	7*0.12TS	0.08±0.01	1.88±0.10	≥DC6KV	≥DC2KV	≥10MΩ	227ohm/km MAX at 20℃	FT2	≥90	≥100%	≥0.352
